(一)施工準備
根據開料情況供應足夠的鋼管材料，并按施工方案配備水上、陸地的起重機械、運輸機械、焊接設備、發電設備等。配備足夠的焊接 工作人員及管理人員施工前由項目部技術負責人及 負責人對施工班組進行技術交底和 交底確保施工質量和 。
(二) 鋼管成型施工
通過對現場條件的調查，由于西岸河堤不能提供足夠長的成型場地，故擬將管道分成兩段進行焊接成型，其施工工序為:整場地一放樣定線一中線控制一高程控制一對口校核一焊接、防腐及試壓一鋼管內防腐灑水養護。
(三)基槽開挖及基底處理
1.基槽開挖施工

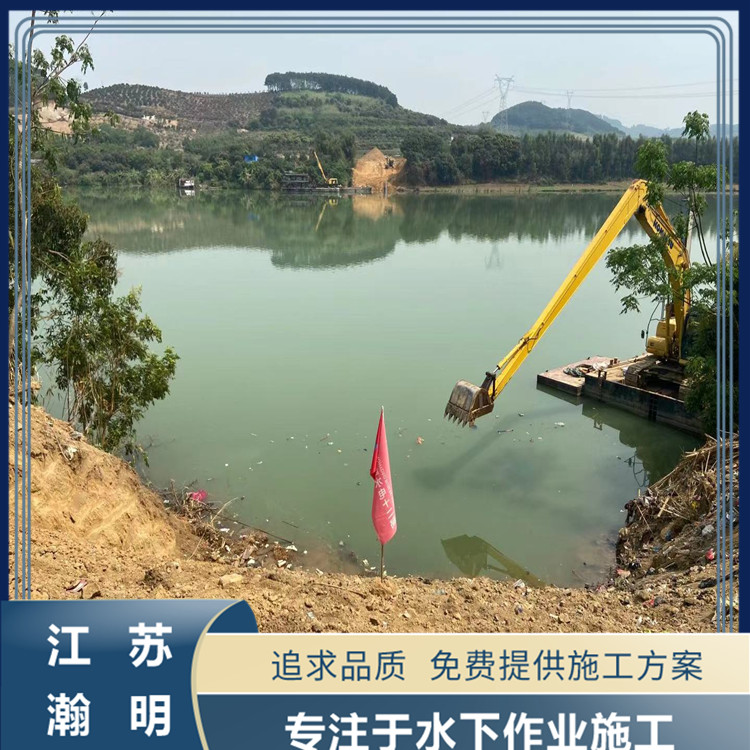

兩岸灘頭段的基槽開挖,采用長拉森鋼板樁支護開挖支護，往外則為通航河道。灘頭段基槽開挖前，用鋼制浮箱上安置的挖掘機先將兩岸灘頭平整，然后用吊機垂吊振錘施打 拉森鋼板樁，鋼板樁之間，挖掘機在浮箱上進行基槽開挖，邊挖邊向河道中間后退，開挖出的淤泥通過水上運泥船運到岸邊
施工采用 1m3挖泥船進行開挖施工，直到管底基礎標高，基槽邊坡，基槽底寬達到設計要求。
2.管道基礎處理
管道基礎為拋石。拋石前測量拋石點基槽標高，如低于管底標高 及以上時則先拋塊石后拋碎石;如低于管底標高小于 時，則拋碎石，并由潛水員潛入水底對基底拋石面進行整平及粗細平
(四)橫管及水上焊接施工
1.吊管下水

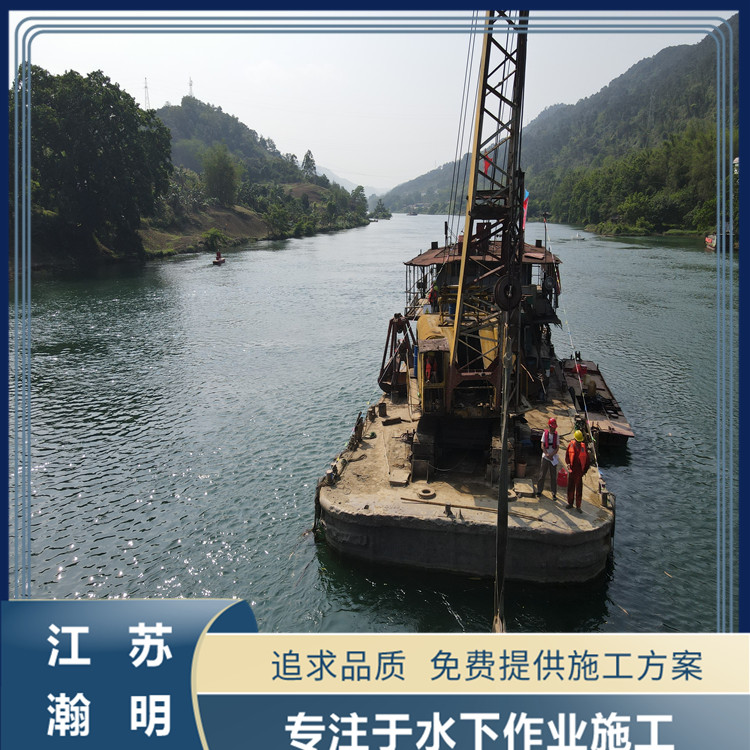

吊管下水時共使用吊船和吊車。吊船起吊時可能出現拖拉現象，在鋼管底部分段鋪設枕木，使木板在枕木上滑移，避免鋼管防腐層破壞。
吊船和吊車就位完畢后，各自執絡(luò )并對起吊滑輪作預緊，按指揮信號同步起吊。當管中部分離地后，吊船點停止起吊，保持離地高度松開前纜，并使品船緩慢后退，吊車臂配合逐步外移。當全管吊離地面后停止起吊，調整鋼管使其處于 水平狀態。當鋼管移出堤岸時，將離岸端放下水利用水浮力一起作用吊船到岸邊接吊，河岸的 吊車和 吊船負責起。各吊船在統一指揮下依次后退，直到兩管端 離開堤岸時，依次下降將水管放到水面并將鋼管浮運到適當位置寄放，避免來往船舶對鋼管造成損壞。另一段成型管道作同樣處理
2.橫管

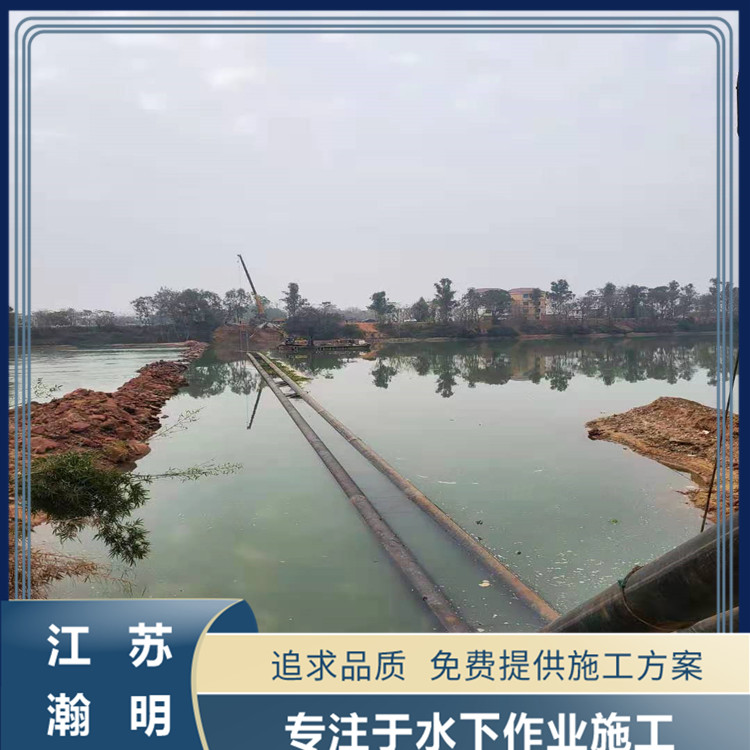

橫管施工時河道全封航，使用 機動船將橫管拖到岸邊，再在岸上用 吊車吊起一端往基槽的起始點拖但不離開水面，利用水浮力使管處于半浮沉狀態，另一端用一艘機動船護尾引導使管道 終處于基槽上面。鋼管按同樣辦法拖到基槽上方的水面。
3.水上駁接
兩段成型鋼管橫管移到基槽上方水面后，開始進行水面焊接駁接，施工時必須進行封航。駁接時，順航道方向用吊船分別泊于兩管段管端，鋼制浮箱上的吊船吊著焊接箱，在焊接位置安裝好，移動駁接管端，使駁接口對正。
焊接時先對鋼管上部進行修口和焊接，然后抽干焊接箱內的水，使兩鋼管端口水下部分露出，進行修口并焊接。在管外全部焊好后，焊工通過中進人口進入管內焊接內焊縫及切割兩管端封板，并將封板碎件搬到焊接箱內，全部焊接完成后對焊縫進行檢查.，確認無氣孔和滲漏后對鋼管進行內外防腐處理，并將進人口封閉焊接和防腐，完成水面焊接駁接工作。
(五)沉管施工
施工時在鋼管上方沿管道縱向綁扎氣囊，以保證鋼管在水面的穩定和均勻緩慢下沉，管道中部由鋼制浮箱上的吊船吊住，兩端各使用 吊機配合沉吊船及吊機在各自的吊點上執絡(luò )，各吊機和吊船同時收緊或放松錨纜與鋼管同步移動，直到鋼管 處于基槽上方，再打開鋼管兩端的排氣閥各用 潛水泵抽水入管。
總指揮根據鋼管兩端的排氣情況分多次指揮各吊船放松或拉緊鋼絲繩，使鋼管逐漸下沉，當管底離基槽 時停止下沉，調整鋼管軸線，準確無誤后在統一指揮下分多次將鋼管沉到管道基礎上，各吊船將吊索放松到預緊狀態測量人員確認鋼管位置達到設計要求后，潛水員下水檢查鋼管就位情況，并安裝楔子，岸上人員安裝試壓管道，準備進行試壓驗收，當試壓驗收達到要求后各吊船解絡(luò )，兩管端由岸上人員用手動葫蘆和鋼絲繩固定于鋼樁將管道固定
(六)基槽回填
管道沉放施工完成后,按照設計要求進行基槽回填,拋石時應根據管線水位流速、水深、石塊大小等參數確定拋石落點。拋填時邊移船邊拋填，由潛水員在水下檢查，若遇高點由潛水員用高壓水沖平，對拋石不足之處則由潛水員指揮補拋，墊點以外部分不回填，讓其自然回淤。
